Мониторинг транспорта в условиях РЭБ

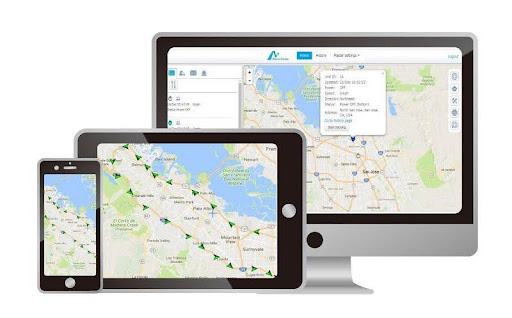

Владельцы автопарков и диспетчерские службы все чаще сталкиваются с одной и той же проблемой: транспортные средства на карте системы мониторинга внезапно «замирают», телепортируются за сотни километров или прокладывают маршруты прямо сквозь здания и водоемы. Координаты искажаются, данные о скорости и пробеге теряют достоверность, а иногда объекты и вовсе пропадают с экрана. Все это — следствие работы систем радиоэлектронной борьбы (РЭБ).

Комплексы РЭБ развертываются для противодействия беспилотным летательным аппаратам, которые могут использоваться в целях разведки, контрабанды, промшпионажа или направленных атак. Для защиты объектов применяют как точечное подавление сигнала, так и масштабные помехи, охватывающие целые районы и населенные пункты. Побочный эффект этих мер — нарушение работы гражданской навигационной инфраструктуры, в том числе систем спутникового мониторинга.

Для бизнеса, завязанного на логистику, последствия ощутимы: пропадает информация о местоположении машин, маршрутах, остановках, расходе и сливах топлива. Это ведет к прямым убыткам и подрывает доверие клиентов. В сегодняшних реалиях устойчивость к воздействию РЭБ перестала быть опциональным преимуществом — это базовое требование к системе мониторинга. Ниже разберем механику воздействия РЭБ, его последствия для автопарков и конкретные технические решения, которые позволяют сохранить контроль над транспортом даже в зонах активного радиоэлектронного противодействия.

Как работает радиоэлектронная борьба и почему страдает мониторинг

Принцип РЭБ заключается в направленном применении радиочастотного излучения с целью вывести из строя или исказить функционирование электронных средств — каналов связи, навигационных модулей, систем управления. Первоочередная цель — обмен данными между глобальными спутниковыми навигационными системами (GNSS) и наземным приемным оборудованием, будь то БПЛА, мобильный телефон или бортовой трекер коммерческого транспорта.

Существует несколько группировок спутников: российский ГЛОНАСС, GPS (США), BeiDou (Китай), Galileo (Евросоюз) и другие. Каждая из них обеспечивает непрерывное вычисление географических координат, скорости движения и точного времени. На базе этой информации работают все актуальные мониторинговые системы для автотранспорта: бортовые трекеры улавливают спутниковые сигналы и ретранслируют телеметрию на серверную платформу.

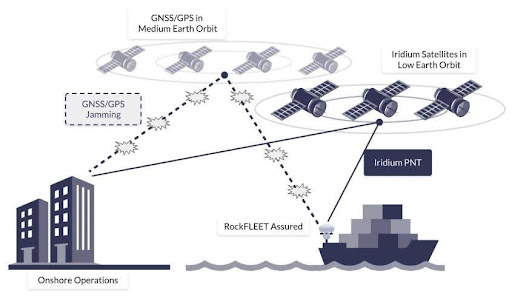

Когда в зоне нахождения транспорта начинает работать комплекс РЭБ, его мощное излучение перекрывает слабые спутниковые сигналы. Трекер не может правильно определить координаты, в результате прерывается поток достоверных данных.

Два типа воздействия: глушение и подмена сигнала

Средства РЭБ влияют на навигацию двумя принципиально разными способами.

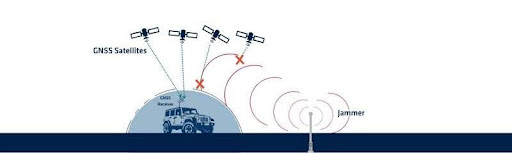

Первый механизм — подавление, или джамминг (jamming). Аппаратура создает интенсивный радиочастотный шум в диапазонах GNSS, из-за чего трекер утрачивает способность отделить навигационный сигнал от помеховой обстановки. Устройство квалифицирует текущую позицию как недостоверную и запоминает последнюю подтвержденную точку. Показатели скорости и количество детектируемых спутников падают до нуля, а транспорт на мониторинговой карте «зависает» в одной позиции, тогда как физически он продолжает перемещаться.

Второй механизм — имитация, или спуфинг (spoofing). Это значительно более сложный прием: вместо заглушения аппаратура РЭБ генерирует фиктивные навигационные пакеты, мощность которых превышает реальный спутниковый сигнал. Трекер воспринимает подделку как достоверный источник и начинает отправлять на платформу мониторинга искаженные координаты, скорость и временные метки.

Визуально на карте это проявляется типичным образом:

• техника демонстрирует внезапные “прыжки" за доли минуты;
• машина якобы перемещается по невозможным траекториям — петляет кругами, проходит сквозь строения и водные преграды, мгновенно переносится в удаленную точку и столь же резко возвращается назад.

Дополнительная угроза спуфинга — повреждение временны́х меток. Трекер способен генерировать пакеты с датами, относящимися к будущему или прошедшему периоду. При поступлении таких записей на серверную платформу они смешиваются с валидными событиями: сортировка по времени выглядит корректной, тогда как последовательность по идентификаторам событий нарушена. Как следствие, отчеты выдают ошибочные значения пробега, наработки моточасов, потребления топлива и прочих эксплуатационных метрик.

Наглядный пример — центр Москвы. Транспорт, физически находящийся в пределах Садового кольца, на карте мониторинга может отображаться в Домодедово, Зеленограде или, например, в Крыму.

Какие проблемы это создает для бизнеса

Предсказать конкретный сценарий воздействия РЭБ на данные трекера заранее невозможно, однако на практике чаще всего встречаются следующие ситуации:

• Потеря или искажение координат. Трекер либо полностью перестает передавать местоположение, либо транслирует ложные данные — объект хаотично перемещается по карте или исчезает из поля зрения.
• Ложные срабатывания геозон. Система фиксирует выход транспорта за пределы разрешенной территории или отклонение от маршрута, хотя в действительности машина следует по плану.
• Перегрузка диспетчера тревогами. Потоки ложных оповещений — о выезде из геозоны, внеплановых остановках, отключении оборудования — отвлекают от реальных инцидентов, порождают панику и увеличивают операционные расходы.
• Недостоверные отчеты. Аналитика на основе неправдивого времени в пути или некорректного маршрута теряет всякий смысл.

Кто теряет от РЭБа больше всех

Степень ущерба от сбоев навигации напрямую зависит от специфики перевозок. Тяжелее всего приходится компаниям, у которых точность геолокации привязана к финансовым обязательствам или безопасности.

• Междугородние грузоперевозчики, работающие по жестким тайм слотам на складах ритейлеров, рискуют получить штраф за опоздание, которое диспетчер даже не смог зафиксировать — трек просто оборвался на полпути.
• Службы инкассации теряют возможность подтвердить, что бронеавтомобиль следовал утвержденному маршруту, а любое «белое пятно» в треке автоматически запускает внутреннее расследование.
• Для операторов строительной и карьерной техники искажение пробега означает сбой в расчете износа узлов и нарушение графика ТО — а это прямой путь к внеплановым простоям и дорогостоящему ремонту.

Проблема актуальна и для социально значимого транспорта. Машины скорой помощи, передвижные лаборатории, школьные автобусы контролируются не только внутренними диспетчерскими, но и муниципальными системами. Когда трекер «выбрасывает» карету скорой в соседний район, алгоритм распределения вызовов начинает назначать ей заявки, до которых она физически не доберется вовремя. Для школьных перевозок потеря трека порождает волну звонков от родителей и претензии со стороны надзорных органов. В каждом из этих случаев проблема выходит далеко за рамки неудобства — она конвертируется в конкретные штрафы, репутационные потери и угрозу жизни людей.

Как снизить влияние РЭБ на мониторинг

Полностью исключить воздействие средств глушения и подмены на ГЛОНАСС/GPS-трекеры на сегодняшний день невозможно. Однако существует набор технических решений, которые позволяют значительно смягчить последствия и сохранить контроль над автопарком.

Основных направлений три:

• интеллектуальная фильтрация координат на уровне трекера и платформы мониторинга
• LBS, Wi-Fi, BLE (альтернативные источники)
• информация непосредственно из автомобильной CAN-шины.

Фильтрация координат (антиспуфинг)

Ряд производителей трекеров реализует встроенные алгоритмы отбраковки подозрительных координат. В нашем оборудовании, например, фильтрация ведется сразу по нескольким параметрам: мгновенная скорость и ее изменение за секунду, дистанция перемещения за единицу времени, число видимых спутников, высота над уровнем моря. Если значения выходят за допустимые пороги, координата отбрасывается как невалидная. Такой подход позволяет автоматически выявлять признаки воздействия РЭБ и существенно сокращать объем ложных данных. Аналогичные механизмы фильтрации поддерживаются и на стороне некоторых платформ мониторинга.

Альтернативные способы определения местоположения

Комплексы РЭБ блокируют спутниковый сигнал, но не затрагивают другие каналы, по которым можно установить местонахождение объекта.

• LBS (Location-Based Services) — определение геолокации по вышкам сотовой связи. Наши трекеры сканируют окружающие базовые станции и собирают их идентификаторы. Далее данные конвертируются в географическое местоположение. С этой целью используется платный сторонний сервис — «Яндекс Локатор», не входящий в стоимость оборудования. Альтернативный вариант — использование системы мониторинга с собственной базой LBS, если такая база доступна. Точность определения координат зависит от плотности сотовых вышек. Разница может быть от нескольких десятков метров до нескольких километров.
• Wi-Fi — позиционирование по точкам беспроводного доступа. Трекер (при наличии дополнительного модуля) фиксирует MAC-адреса ближайших Wi-Fi-сетей, но для преобразования этих данных в координаты также требуется внешний сервис — «Яндекс Локатор» (оплачивается отдельно). Чем больше точек доступа находится поблизости, тем точнее результат. На открытых участках трасс и в сельской местности эффективность метода существенно падает.
• Bluetooth Low Energy (BLE) — определение позиции по стационарным BLE-маякам. Дополнительный модуль, подключенный к трекеру, обнаруживает метки в радиусе действия. Для пересчета полученных данных в координаты используется тот же платный сервис «Яндекс Локатор». При наличии метки с заранее известными координатами точность составляет от 1 до 3 метров. Ограничение метода — малое количество установленных маяков: BLE-навигация применяется преимущественно внутри зданий или на ограниченных территориях, например, на стоянках и в логистических центрах. В нашем оборудовании поддержка BLE реализована через механизм скриптов Complex Events.

Наиболее эффективная стратегия — комбинирование нескольких методов. Так, например, в наших навигационных терминалах встроен сбор данных LBS. Для расширения возможностей к трекеру по интерфейсу RS-232 или RS-485 подключается дополнительный модуль, сканирующий Wi-Fi-сети и BLE-метки. Собранные MAC-адреса вместе с данными LBS трекер передает в «Яндекс Локатор», который рассчитывает уточненную геопозицию и возвращает ее на терминал. Важно учитывать, что «Яндекс Локатор» — это сторонний платный сервис, стоимость которого не входит в цену оборудования и оплачивается отдельно.

Связка нашего трекера и дополнительного модуля позволяет максимально компенсировать потерю спутникового сигнала: сырые данные собираются по нескольким каналам — сотовые вышки, Wi-Fi, BLE — и передаются в «Яндекс Локатор» для конвертации в координаты. Таким образом, геолокация определяется не только по GPS и ГЛОНАСС, но и одновременно по альтернативным источникам. Вдобавок рекомендуется активировать функцию фильтрации координат в настройках трекера для дополнительной защиты от спуфинга.

Использование данных CAN-шины

Этот метод не восстановит утраченные координаты, но позволит сохранить другие критически важные параметры, которые РЭБ способна исказить, — в первую очередь фактический пробег и скорость автомобиля в каждый момент времени. Сопоставляя данные CAN-шины с остальной телеметрией, можно отфильтровать ошибочные записи и восстановить максимально корректную картину эксплуатации автотранспорта.

Инструменты стабильного позиционирования в условиях радиоэлектронного противодействия — не избыточная мера предосторожности, а объективная необходимость для каждого автопарка. Если у вас есть вопросы или нужна консультация по выбору оборудования для ваших задач, обращайтесь к экспертам нашей компании. Вместе подберем подходящее решение.
